WorkStation рабочая станция

Производитель: Schneider Electric

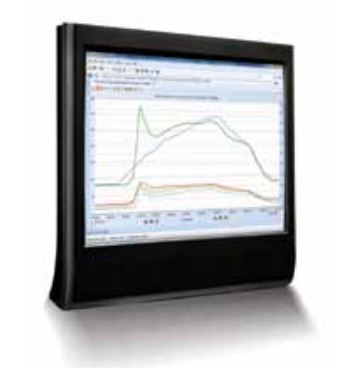

WorkStation
Описание продукта:
Введение

Рабочая Станция StruxureWare Building Operation – это полнофункциональная среда для эксплуатации и администрирования всех аспектов программного обеспечения. Рабочая Станция представляет собой интерфейс, через который пользователи могут отслеживать потребление энергии и постоянно улучшать эффективность эксплуатации здания.

Возможности пользователя

Рабочая Станция – это интерфейс, через который пользователи и операторы работают с серверами решения SmartStruxure. Данное приложение позволяет просматривать графические элементы, сигналы тревоги, расписания, трендлоги и отчеты и управлять ими. Рабочая Станция делает возможной настройку и сохранение любого параметра любого приложения решения SmartStruxure.

Учетные записи

Для каждого пользователя решения SmartStruxure требуется учетная запись. Получить доступ можно через учетную запись, поддерживаемую решением SmartStruxure, или через ту же учетную запись Windows, через которую пользователь заходит в ПК. Таким образом, гарантируется соблюдение политики, касающейся форматирования, устаревания и уникальности пароля.

Языковые и региональные настройки

В программном обеспечении автоматически используются региональные настройки (форматы единиц измерения, времени и даты) и языковые предпочтения. Исключения преобразования единиц измерения можно настроить, чтобы отменить автоматическое преобразование в процессе локализации.

Настраиваемый вид

Вид решения SmartStruxure можно полностью настроить согласно предпочтениям отдельных пользователей. Главный интерфейс, именуемый рабочим пространством, представлен в виде панелей, где пользователи могут выбирать, менять местами и изменять размер различных компонентов, таких как сигналы тревоги, графические элементы и редакторы. Рабочее пространство по умолчанию назначено для каждой учетной записи пользователя, но пользователи могут легко изменять, сохранять и создавать несколько версий на выбор. Рабочее пространство можно также изменять в соответствии с проблемами, возникающими в реальном времени.

Эффективное управление сигналами тревоги

Оценка сигналов тревоги и ответ на них должны проходить быстро. С помощью Рабочей Станции решение SmartStruxure может просто и эффективно предоставлять информацию о сигналах тревоги, при этом ни один из сигналов не будет пропущен. Для максимальной эффективности сигналы тревоги можно группировать, фильтровать и присваивать им цветовые коды.

Через центр или диспетчера отправки Рабочая Станция может назначать сигналы тревоги пользователю или группе пользователей. С помощью фильтра пользователи могут просматривать только назначенные им сигналы тревоги и выбрать, принять или отклонить сигнал тревоги.

Надежное отслеживание сигналов тревоги

Подтвердить сигнал тревоги и ответить на него можно с разной степенью детализации в зависимости от важности сигнала тревоги. От пользователей может потребоваться ввести примечания или выбрать ответ из стандартного списка, чтобы объяснить, как была решена проблема. Рабочая Станция может предоставить пользователю инструкции или специальное представление системы, демонстрирующее подробные сведения о затронутом оборудовании. Журнал сигналов тревоги регистрирует действия пользователя.

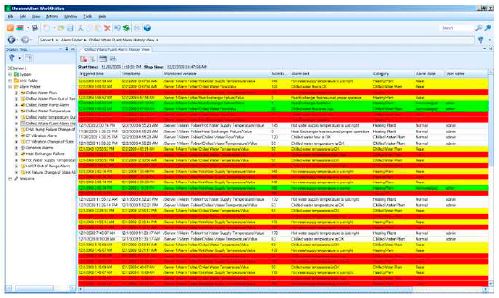

Оповещения(Тревоги)

Решение SmartStruxure поддерживает настраиваемый просмотр всех событий системы, включая сигналы тревоги, и действий пользователя. Каждому виду можно назначить фильтр по любому параметру события. Пользователь может задать шрифт, цвет, размер колонок и порядок.

Расширенный журнал действий

Важно регистрировать не только основные действия системы. Программное обеспечение заносит в журнал каждое действие с отметкой времени, пользователя, выполнившего действие, и измененные значения.

Удобство чтения трендлогов и диаграммы трендлогов

ПО может заносить данные в трендлог разными способами: на периодической основе (каждый день, час, минуту) и на основе изменения значений (COV), когда записи выполняются только при превышении заданного порогового значения. Такие трендлоги можно просматривать в виде таблиц и диаграмм, чтобы наглядно представлять алгоритмы для диагностики и оптимизации. В одном графике могут быть представлены различные серии, чтобы точки данных было удобно сравнивать.

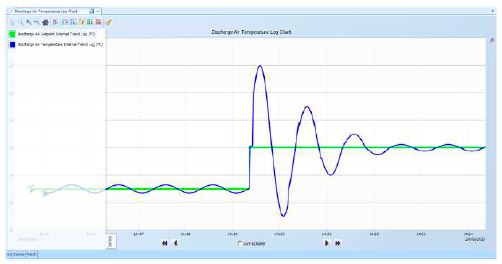

Графики трендлогов

Графики трендлогов просто создавать. Можно задавать цвет и толщину всех линий. Все цифровые данные автоматически отображаются в виде горизонтальных полос разной величины, поэтому нет необходимости в дополнительном масштабировании. В дополнение к актуальным значениям журнала данные могут быть представлены в виде средних, минимальных, максимальных или в виде приращения. Чтобы увидеть подробности без воздействия на ясность понимания, пользователи могут изменить масштаб. На одном графике трендлогов могут быть представлены две разные шкалы, таким образом можно увидеть, как разные данные соотносятся друг с другом.

Интуитивные расписания

Эффективности использования энергии можно добиться тогда, когда оборудование работает только по необходимости. Расписания управляют этим процессом посредством простого в применении графического интерфейса. Периодичность можно изменить с помощью нескольких нажатий на конопку мыши. Редактор расписаний может настроить повторяющиеся события (каждый понедельник, каждый третий вторник, каждое 1 января) или неограниченное количество исключений с уровнем приоритета. Расписания не просто управляют включениями и отключениями, но и позволяют напрямую управлять аналоговыми значениями. Например, пользователи могут задать события расписания в процентных долях, чтобы управлять уровнями освещения без записи программы.

Интуитивный и безопасный интерфейс

Рабочая Станция передает данные с помощью таких сетевых стандартов, как DHCP, HTTP и HTTPS. Это гарантирует простую установку, легкое управление и безопасность транзакций.

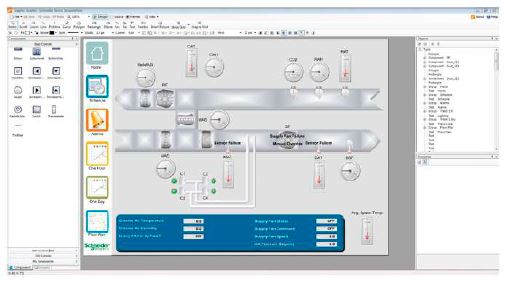

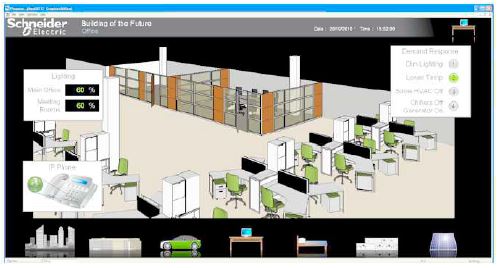

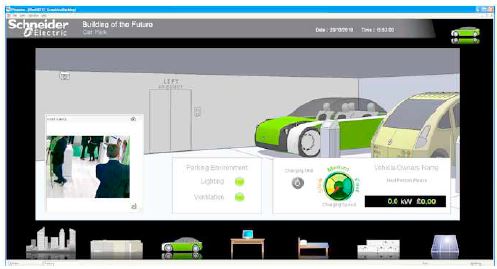

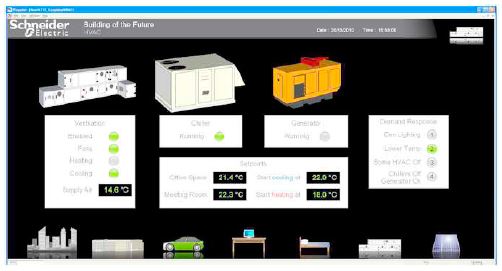

Великолепные возможности графики

Графический интерфейс решения SmartStruxure можно настроить так, чтобы пользователь мог эффективно управлять каждым помещением. Графические интерфейсы хранятся локально на Сервере автоматизации и Энтерпрайз сервере. Авторизованные пользователи могут получить к ним доступ из любого места, где они вошли в систему.

Графические интерфейсы создаются и редактируются с помощью Редактора Графики, мощного инструмента, которые помогает пользователям наглядно увидеть все данные, от уровня управления полями до уровня предприятия. Редактор Графики предоставляет различные простые в использовании инструменты, которые помогают создавать любые графические интерфейсы, от простой линейной графики до фотореалистического изображения. Редактор Графики может импортировать множество форматов, включая .jpg и чертежи САПР. Также для последующей настройки поведения каждого интерфейса можно использовать JavaScript. Чтобы выделить изменения в системе или упростить навигацию, можно воспользоваться анимацией. Например, можно создавать вид плана этажа с цветовой кодировкой температуры для каждой зоны.

Масштабируемая векторная графика

Чтобы пользователи могли увеличивать изображение без потери четкости, в решении SmartStruxure используется технология масштабируемой векторной графики. Построение графиков выполняется только один раз, но их можно использовать на любом экране вне зависимости от размера и разрешения. Файлы с векторной графикой не занимают много места, поэтому их можно хранить и обслуживать непосредственно с Сервера автоматизации.

Сверхдинамическое обновление

Стандартное динамическое обновление представляет отображаемые значения в виде условий, которые меняются на месте действия. Благодаря функции сверхдинамического обновления решения SmartStruxure все аспекты графических элементов можно изменить по мере изменения значений.

Интерактивные компоненты, готовые к эксплуатации

Пользователи могут управлять системой непосредственно из графического интерфейса: изменять заданные величины, включать или отключать оборудование и регулировать приводы – и все это с помощью простого наведения и нажатия на кнопку мыши. Компоненты можно выбрать в интерактивной библиотеке. Впоследствии эти графические интерфейсы можно настроить для нужд каждой установки.

Функции проектирования

Функции проектирования, которые можно вызвать простым нажатием кнопки, помогают придерживаться сроков и бюджета проекта. Решение SmartStruxure не только сокращает время и расходы на проектирование, но и расширяет возможности наблюдения и управления с помощью настраиваемых на месте инструментов.

Интерактивные обновления

Возможность отправлять интерактивные обновления на сервер решения SmartStruxure без прерывания других задач гарантирует безотказную работу даже во время обновлений.

Резервные копии и восстановление

В системе iBMS могут находиться тысячи созданных и настроенных объектов. Быстрое восстановление после неожиданных событий, таких как непреднамеренное удаление или сбой оборудования, крайне необходимо. В решение SmartStruxure встроена функция Резервного копирования и восстановления, которая может создавать множество резервных копий базы данных сервера, хранить и восстанавливать их. Эта функция размещена на сервере StruxureWare. Доступ и настройка осуществляются через Рабочую Станцию.

Импорт и экспорт

С помощью функции импорта и экспорта конфигурации и программы можно легко перемещать из одного решения SmartStruxre в другое. Интерфейс импорта обеспечивает предварительный просмотр объектов, что дает возможность подтверждения содержимого пользователем.

Поддержка сервера решения SmartStruxure

Прямое подключение Рабочей Станции к Серверам Автоматизации и Энтерпрайз Серверам гарантирует оптимизированную настройку и эксплуатацию.

Обнаружение устройств

Функция обнаружения устройств значительно сокращает время на разработку благодаря распознаванию новых устройств в сети и автоматическому созданию соответствующего устройства в решении SmartStruxure.

Инструмент привязки

С помощью простого механизма привязки данными можно легко обмениваться между точками, программами, серверами и другими системами поставщика. Интуитивный инструмент привязки решения SmartStruxure используется для быстрой настройки обмена данными. Массовое изменение Зачастую в системе существуют сотни объектов с одинаковыми настройками. С помощью функции массового изменения и создания эти дубликаты можно создавать и настраивать всего за одно действие.

Программирование

Современным зданиям требуется не только обычное управление. Им нужны приложения, которые можно настроить в соответствии с особыми нуждами автоматизации здания.

В отличие от другого программного обеспечения, требующего внесения заводских изменений для нестандартных или специальных приложений, программное обеспечение решения SmartStruxure можно легко настроить. Вы можете воспроизвести последовательность операций в полевых условиях, чтобы сэкономить время и бюджет любого проекта.

Два варианта программирования

Впервые в отрасли серверы решения SmartStruxure совмещают два варианта программирования: сценариев и функциональных блоков. Данная гибкость позволяет выбрать наилучший метод программирования для приложения.

Вид электронной таблицы

Вид электронной таблицы позволяет создавать и редактировать множество точек в формате таблицы, а не редактировать каждую точку в отдельности. С помощью функции электронных таблиц можно копировать и вставлять содержимое ячеек таблиц Microsoft Excel. Вид электронной таблицы может применяться для настройки значений, сигналов тревоги, трендов, модулей ввода-вывода и точек Сервера автоматизации, а также точек Modbus.

Мультипрограммное редактирование

Надежная программная среда StruxureWare Building Operation позволяет редактировать несколько программ одновременно. Простая функция вырезания и вставки гарантирует совместную работу нескольких программ для управления большой системой.

Оптимизированное выполнение программ

Каждой программе можно назначать специальное задание и время цикла, подходящее для приложения программы. Это гарантирует работу программ для критических приложений без какого-либо воздействия на другие задачи. Последовательность выполнения программ управляется автоматически сервером.

Динамическое программирование

Программа работает даже во время редактирования, поэтому простои в период редактирования отсутствуют. После сохранения программы код заменяется и начинается новая последовательность. Процесс обновления не затрагивает выполнение других программ.

Сокращение времени настройки

Вводы, выводы и другие объекты привязаны друг к другу через инструмент привязки. Такая привязка сокращает время настройки и повышает стабильность системы. В кодах привязка отсутствует. В рамках системы можно легко копировать любую программу, что экономит время и гарантирует согласованность.

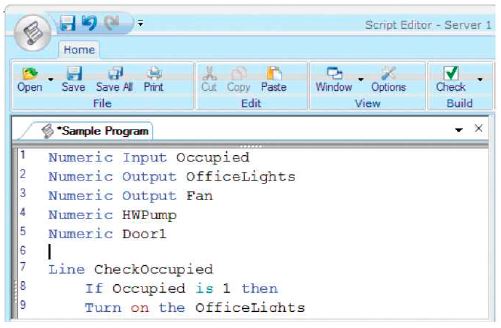

Редактор Скриптов

  • отображает цветовую кодировку для каждого участка линии в Скрипте;
  • автоматически исправляет и завершает ошибки синтаксиса отображения и завершает известные ключевые слова и объявленные переменные;
  • выполняет функции вырезать/копировать/вставить, найти/заменить, отменить/повторить, перейти к линии/декларации/определению;
  • настраивает тип, размер, цвет шрифта и цвет фона среды редактирования;
  • сохраняет отрезки (фрагменты) кода и быстро вставляет их в другие программы;
  • выбирает ключевое слово из поля быстрого выбора и вставляет его в код;
  • дает ссылку на локальную переменную или постоянную по всей программе;
  • отображает список ошибок, привязанных к проблемному участку программы, для быстрого поиска и устранения неисправностей;
  • сохраняет работу без воздействия на код завершения.

Программы скриптов можно читать как книгу благодаря таким простым для запоминания программам, как:

  • Включить вентилятор.
  • Закрыть клапан.
  • При температуре > уставка переходит на Вкл.Охл.
Понятное состояние программы

Поскольку программы на основе Скриптов состоят из базовых повседневных выражений, можно легко следить за логикой и быстро понять, какие действия выполняет программа. Можно добавлять описательные имена линий, чтобы задать состояние действия, выполняемого в соответствующем разделе программы. В результате пользователи могут просматривать диагностические сведения работающей программы, чтобы видеть, как долго длится определенное состояние.

Эффективное управление библиотеками

Чтобы не тратить время на повторное написание программ, их можно легко импортировать из внешней библиотеки StruxureWare Building Operation и экспортировать в нее. Редактор Скриптов – это следующее поколение языка программирования Plain English (PE), который используют системы Infinity и Andover Continuum, поэтому библиотеки, написанные с кодом PE, можно импортировать в Редактор Скриптов. В процессе импортирования код PE автоматически преобразуется в обновленный формат Скрипта.

Поддержка контроллеров Plain English

Редактор Скриптов поддерживает контроллеры Plain English (PE), поэтому вам не нужно изучать и программировать два разных набора правил форматирования. Вместо этого формат PE используется подспудно во время развертывания контроллеров, требующих формата PE.

Поддержка BACnet в программировании Скрипта

Поддержка BACnet обеспечивает прямое управление с помощью специальных сервисов BACnet, таких как ReadProperty и WriteProperty. Расширенные приложения могут также командовать приоритетами BACnet.

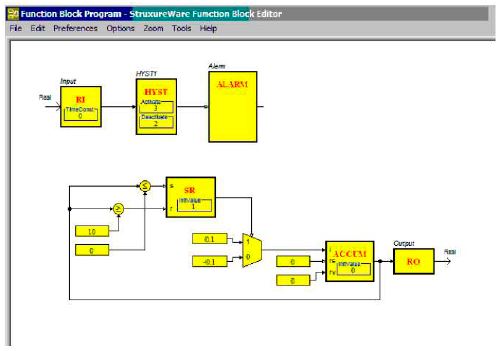

Редактор Функциональных Блоков

  • Создавайте программу с помощью добавления функциональных блоков и подключений между ними.
  • Повышайте читаемость, сворачивая с помощью иерархических блоков функции в один блок.
  • Просматривайте актуальные динамические данные в блоках: это упрощает отладку и проверку.
  • Выполняйте функции вырезать/копировать/вставить, найти/заменить и отменить.
  • Добавляйте текст, присваивайте линиям цветовую кодировку, меняйте тип, размер и цвет шрифта, чтобы повысить читаемость.
  • Сверяйте и отображайте списки ошибок, привязанных к проблемным участкам программы, для устранения неисправностей.
  • Импортируйте созданные ранее программы из библиотеки.
  • Выполняйте сохранение без воздействия на динамический код.
Программы функциональных блоков

Графическое программирование предоставляет более высокий уровень читаемости по отношению к другим типам языков программирования. Наглядное представление графических элементов, блоков и их подключений позволяет легко и быстро понимать и отслеживать логику программы. Благодаря иерархическим функциональным блокам читаемость улучшается еще больше, это позволяет сохранять сложные функции в одном блоке и таким образом создавать представление программы на более высоком иерархическом уровне.

Автономное моделирование и интерактивное тестирование

Благодаря встроенному в редактор отладчику можно моделировать приложение в один шаг с помощью простой функции или шаблонов моделирования на входах. Интерактивное тестирование выполняется на Рабочей Станции, где доступны графические схемы и можно увидеть динамические значения по мере их выполнения. При этом имеется возможность вести трендлоги или графики значений для поиска и устранения неисправностей и точной настройки.

Управление библиотеками

Благодаря функциональным блокам код можно импортировать или экспортировать во внешнюю библиотеку, поэтому код больше не нужно писать дважды. Поскольку функциональные блоки – это следующее поколение языка программирования TAC Menta, используемого системами TAC Vista, библиотеки кода Menta можно импортировать в Редактор Функциональных Блоков. В процессе импортирования код Menta автоматически преобразуется в обновленный формат функциональных блоков.

Редактор Графики

Редактор Графики, доступ к которому осуществляется через Рабочую Станцию, позволяет пользователям создавать и редактировать графику системы. Для Рабочей Станции и Веб Станции существует общий Редактор Графики, поэтому графический интерфейс создается только один раз.

Графические элементы теплового излучения: Планы этажей можно настроить таким образом, чтобы зоны меняли цвет в зависимости от измеренных температуры, давления, влажности, уровня использования и других данных, предоставляемых решением SmartStruxure. Значения обновляются с помощью самого эффективного метода получения данных из всех доступных. При поддержке устройства или сервера можно использовать следующие методы:

  • подписки на изменения значений (COV);
  • одновременное чтение нескольких свойств.

Компоненты и фрагменты функций можно перетаскивать в письмо электронной почты, сообщение Live Messenger или проводник Windows Explorer для простого совместного использования.

Исходные формы

  • линия;
  • ломаная;
  • кривая;
  • многоугольник;
  • прямоугольник;
  • эллипс;
  • дуга;
  • сектор;
  • текст;
  • текстовое окно;
  • картинка.
Заводские компоненты
  • основные элементы управления;
  • символы DIN (EN);
  • символы ISO;
  • символы SE (EN);
  • основные фрагменты функций.
Отличная графика при минимальных усилиях

Редактор Графики разработан для того, чтобы помочь пользователям без серьезной художественной или технической подготовки создавать хорошую графику. А для более опытных пользователей возможности практически безграничны.

Компоненты многократного использования и фрагменты функций

Графические элементы можно сгруппировать по компонентам многократного использования с легко редактируемыми свойствами. Более того, фрагменты функций, которые отвечают за анимацию или отображение определенного цвета на основе значения, также можно сохранять и повторно использовать. Пользователи могут копировать компонент датчика и изменять его цвет, шрифт и размер границ без воздействия на исходную функциональность.

Схемы и инструменты создания

В Редакторе Графики существует множество базовых инструментов для рисования. Чертежи оборудования, планы этажей, карты, навигационные карты и другие типы графических элементов можно создавать для отображения динамических данных.

Уникальная функция Редактора Графики Слои упрощает редактирование графики с различными категориями информации. Слоями можно управлять посредством скрипта, чтобы нужная информация отображалась для нужных пользователей в нужное время.

Эффекты

В графике можно использовать визуальные эффекты, такие как градиенты и полупрозрачные цвета. Чтобы выделить значимые события, можно также добавлять динамическое вращение, масштабирование и движение на основе значений точки.

Импорт

В Редакторе Графики можно пользоваться фотографиями и графическими данными, созданными в приложениях других поставщиков. С помощью Редактора Графики можно вставлять растровые изображения различных форматов и конвертировать векторные форматы в исходную графику StruxureWare Building Operation.

Информация для заказа:
Поз. Наименование и техническая характеристика Тип, марка Код оборудования Цена без НДС,

руб. коп.

1 Лицензия на программное обеспечение
(оболоча без инженерных инструментов)
WorkStation Standart SXWSWWORK00001 101 421,00
2 Лицензия на программное обеспечение
(включает инженерные инструменты)
WorkStation Professional SXWSWWORK00002 377 597,00
* НДС не облагается.
